ＰＩＣおよびＡＶＲのワンチップマイコンの特徴
計算処理を行うＡＬＵ（演算論理装置），メモリ，プログラムを格納するROM，ＩＯポートなどが一つのチップに納められています．
最近では，フラッシュROM内蔵のものが多く出回っておりプログラムが簡単に何度でも書き換え可能なので，初心者への敷居が低くなっています．
プログラムメモリとデータメモリが独立しているハーバードアーキテクチャを採用しています．
アナログコンパレータやＡＤコンバータを持ったものもあり，色々な応用が考えられます．
多くのワンチップマイコンでは，プログラムメモリやデータメモリとは別に，EEPROMを持っているものが多くあります．データが不揮発性ですから，あら かじめ必要なデータを入れておいたり，実行中に得られたデータを保存しておいたりなどの用途が考えられます．
消費電力が非常に小さく，ＬＥＤを光らせるような簡単なものなら，充電電池だけでも丸１日連続動作が可能です．
本ページでは主にAVRマイコンの紹介を行います．（PICの概要とサンプルプログラムはこちら）
ワンチップマイコンを使うためには，構成図を見て全体の概要を理解し，汎用レジスタ，プログラムメモリ，データメモリ(RAM)，IOレジスタ， EEPROMの違いについて理解する必要があります．

ＡＶＲを動かすまで
（１）マイコンで実行できるプログラム「○○.hex」を作る
ソースプログラムをアセンブルするソフトウェアが必要です．Atmelからフリーのソフトウェアがダウンロードできますのでインストールしてください．
AVRStudioのVer.3とVer.4があります．
プロジェクトを開いて，マイコンの型を選択して，ソースプログラム○○.asmを編集してビルドすれば，○○.hexができます．
マイコンごとに異なる定義ファイル○○.defをインクルードする必要があります．○○.defには，PORTAは実際には，16進数のアドレスで言うと 幾つであるといったことが定義されています．
もっと古いバージョンでは，wavrasm.exeがあります．こちらは軽くて便利です．ファイルを開いてアセンブルをクリックすれば，アセンブルできま す．wavrasm.exeを使う場合には，ソースプログラム○○.asmと同じフォルダに定義ファイル○○.defを入れておく必要があります．
AVRStudioでは定義ファイル○○.defを準備しなくてもビルドできるはずです．

（２）「○○.hex」を，マイコンに転送する
秋月のライターかフリーのライターsp12でパソコンから「○○.hex」を，マイコンに転送することができます．以下はsp12の例で説明します．
まずはライターの回路を作ります．またライターの制御プログラムをパソコンにインストールします．ライターの回路をパソコンに接続し，プログラムを書き込 むマイコンを取り付けます．
sp12はコマンドプロンプト上で操作します．
まずsp12とタイプすると，sp12の簡単な説明が表示されます．
sp12 -i
とタイプすると接続されているマイコンのタイプを確認します．
プログラムの書き込みの前に（実際には後でもかまいませんが）ヒューズビットの設定を行います．（AT1200では，ヒューズビットの設定は不要です．） ヒューズビットでは，発振モードの設定などマイコンの設定を変えることができます．一度ヒューズビットの書き込みを行ったら，設定を変える必要が無けれ ば，ヒューズビットの書き込みは不要です．
ATTiny26のヒューズビット書き込みのコマンド
sp12 -wF11101110(3-16MHzセラミック発振子)
sp12 -wF11101111(3-16MHzクリスタル発振子)
sp12 -wF11100001(1MHz内部発振)
sp12 -wF11100010(2MHz内部発振)
sp12 -wF11100011(4MHz内部発振)
sp12 -wF11100100(8MHz内部発振)
逆にヒューズビットの設定を確認したい場合には，ヒューズビット読み込みのコマンド
sp12 -rF
を実行してください．
ヒューズビットの設定が終わったら，プログラムをマイコンに書き込みます．
sp12 -wpf xxx.hex

（３）回路を組んで実行させる
各ピンの位置，特にVCC，GND，XTALに注意してください．

ＡＶＲアセンブラの基礎
アルファベットの大文字，小文字の区別はありません．
プログラムカウンタに従い（割り込みやサブルーチンの場合を除き）プログラムメモリの上から順に命令を実行していきます．

空行とセミコロン（；）より右側は無視されます．
コロン（：）で終わる行はラベルで，ジャンプなどで使われます．
数値は，１０進数（0-255），16進数（0X00-0XFF），2進数（0B00000000-0B11111111）が使えます．
スペースには，空行よりタブを使うのが望ましいです．

IOレジスタの使い方
マイコンの各種設定の変更は，IOレジスタの決められたアドレスにデータを書くことによって行います．

（ＩＯポートを使ったデータの入力）
ＩＯポートを使い外部からデータを入力する場合には，まずIOレジスタの設定で使いたいピンを入 力に設定する必要があります．例えばPortBの0ビットを入力ポートとして設定するには，IOレジスタのアドレス0X17（DDRB）のビット0に0を 書き込みます．PB0のピンに５V(Hi)の電圧がかかっていれば，IOレジスタのアドレス0X16（PINB）のビット0を読み出すと値が１となりま す．PB0のピンに0V(Hi)の電圧がかかっていれば，読み出した値は0となります．
（ＩＯポートを使ったデータの出力）
ＩＯポートを使い外部にデータを出力する場合には，まずIOレジスタの設定で使いたいピンを出力に設定する必要があります．例えばPortAの7ビットを 出力ポートとして設定するには，IOレジスタのアドレス0X1A（DDRA）のビット7に1を書き込みます．IOレジスタのアドレス0X1B （PORTA）のビット7に，1を書き出すとPB7のピン電圧が5Vに，0を書き出すとPB7のピン電圧が0Vになります．
IOレジスタのアドレスには略称があり（例えば0X1AはDDRA），定義ファイルをインクルードすることで使えます．
.INCLUDE "tn26def.inc"
またプログラム中で頻繁に使う数値やIOアドレスは，自分で定義することができます．

割り込みについて
マイコンでは，ある条件で現在の処理を中断し別な処理を行いたい場合があります．これを割り込みといいます．代表的なものは，電源投入時（リセット）の割 り込みです．プログラムの先頭の数行は，特定の割り込みに対応しています．

スタックポインタ
スタックポインタはサブルーチンのスタックが配置されるデータメモリのスタック領域を示します．通常はデータメモリの最終アドレス（RAMEND）を入れ ておきます．スタックポインタの設定は，RESET：の直後に入れておくのが望ましいです．

ＡＶＲ最初の一歩（AT90S1200）
購入したプログラムライタを使って，簡単なプログラムでAVR1200を動かすまでの説明です．
必要なもの：アセンブラソフト，ライタとライタ用書き込みソフト
atmel社のHPからダウンロードしたavr.exe（アセンブラソフト）をインストールする．1200def.incなどのインクルードファイルも入 手しアセンブラファイルと同じフォルダに入れておく．
アセンブラコード（ソースファイル）を任意のエディタで編集し，*.asmの形式で保存する．アセンブラソフトでコンパイルすると*.hexが作られる． ライタをパソコンに接続し，ライタ用書き込みソフトで*.hexをマイコンにダウンロードする．

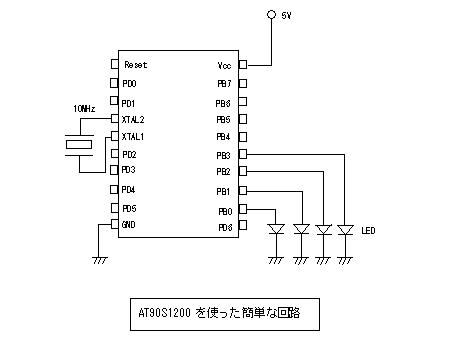

４つのＬＥＤを順次点滅させる例．
安定動作のために推奨されるコンデンサなどを全て省いて４つのＬＥＤを順次光らせる回路を作ってみました．電源は充電式電池４個で取っています．電池から 電源を供給して，なおかつマイコン１個だけを動かしているので，ノイズはほとんど問題にならないので省きました．水晶振動子ではなくセラロックなどを使う 場合には，両端にコンデンサ22pを入れて下さい．
RESET端子はデフォルトでは，プルアップされていますので何もつながなくても構いません。


ソースコード

.def    a1      =R16
.def    cnt1    =R17
.def    cnt2    =R18
.def    cnt3    =R19
        rjmp    Reset
        reti
        reti
        reti
Reset:
        ldi     a1,0xFF
        out     0x17,a1         ;0x17 = PortB direction to Output
main:
        ldi     a1,0x01
        out     0x18,a1
        rcall   Time
        ldi     a1,0x02
        out     0x18,a1
        rcall   Time
        ldi     a1,0x04
        out     0x18,a1
        rcall   Time
        ldi     a1,0x08
        out     0x18,a1
        rcall   Time
        rjmp    main
Time:
        ldi     cnt1,10         ;10ms x 10=100ms
Loop1:
        ldi     cnt2,100        ;0.1ms x 100=10ms
Loop2:
        ldi     cnt3,100        ;100ns x 10 cycle x 100=0.1ms
Loop3:
        nop
        nop
        nop
        nop
        nop
        nop
        nop
        dec     cnt3
        brne    Loop3
        dec     cnt2
        brne    Loop2
        dec     cnt1
        brne    Loop1
        ret

ソースコードの注意
プログラムでPinBなどを使わず直接アドレスで書けば.include "1200def.inc" はいらない．インクルードファイルを使う場合，同一フォルダ内にアセンブルコードとインクルードファイルを置いておく。レジスタに定数をとる命令ではレジ スタ指定にＲ１６〜３１しか指定できない。

ＡＶＲマイコン（AT90S1200-12）の特徴
２０PIN
価格はPICより安い．
電源電圧は４−６Ｖ（AT90S1200-4は２．７−６Ｖ）
クロックは水晶またはセラミック発振子，内蔵のＲＣ発振が使える．ただし外部<=>内部の切り替えにはヒューズビットの設定が必要．
１クロックで１命令を実行するので早い！
５１２ワード（ステップ）のプログラムが可能．
３２個のレジスタを持つ．
６４バイトのＥＥＰＲＯＭ（不揮発性メモリ）を持つ
５Ｖ電源のみでプログラム書き込みが可能．＞書き込み回路の自作が容易．
１５ピンのＩＯを持つ．
ＩＯ出力から約20mA流せるのでLEDを光らせるのには十分．
アナログコンパレータ内蔵．

ATtiny26L最初の一歩
ATtiny26Lは１２００と同じ２０ピンながら，AD変換機能も持った優れものです．
（クロック）ATtiny26Lは最高８MHz，ATtiny26は最高16MHzです．内部発振回路と外部発振回路を選ぶことができます． ATtiny26Lは，初期設定が1MHzの内部発振モードになっています．また外部発振回路を使う場合，水晶発振子とセラミック発振子では設定が異なり ます．
（AD変換）10ビット分解能のAD変換機能を持っています．２．５６Vの基準電圧に対するAD変換機能を持っているので上位8ビットのAD変換値は， 0.01V刻みになっていて都合が良いです．
（プログラムの書き込み）１２００と同じようにSP12を使ってプログラムの書き込みができます．ただしピン配置が違うので書き込み回路は別に作る必要が あります．また_sp12devの旧バージョンにはATtiny26Lの情報が入っていないので，新バージョンを入手する必要があります．

３つのＬＥＤを順次点滅させる例
１２００との大きな違いは，割り込みのバリエーションが増えていることと，SPにRAMENDを保存する点です．

LED26.ASM
.INCLUDE        "tn26def.inc"
        RJMP    RESET
        RETI
        RETI
        RETI
        RETI
        RETI
        RETI
        RETI
        RETI
        RETI
        RETI
        RETI
RESET:  LDI     R16,RAMEND
        OUT     SP,R16
        LDI     R16,0XFF
        OUT     DDRA,R16        ;PA=OUTPUT
MAIN:   LDI     R21,0X01
        OUT     PORTA,R21
        RCALL   TIME
        LDI     R21,0X02
        OUT     PORTA,R21
        RCALL   TIME
        LDI     R21,0X04
        OUT     PORTA,R21
        RCALL   TIME
        LDI     R21,0X00
        OUT     PORTA,R21
        RCALL   TIME
        RJMP    MAIN
TIME:   LDI     R24,10
LOOP1:  LDI     R23,100 ;1ms x 100=100ms
LOOP2:  LDI     R22,100 ;1000ns x 10 cycle x 100=1ms
LOOP3:  NOP
        NOP
        NOP
        NOP
        NOP
        NOP
        NOP
        DEC     R22
        BRNE    LOOP3
        DEC     R23
        BRNE    LOOP2
        DEC     R24
        BRNE    LOOP1
        RET
Tiny26実行の手順
（１）ソースプログラムを編集しxxx.asmの名前で保存する．
（２）アセンブラのソフトでアセンブルして，xxx.hexのファイルを作る．
（３）パソコンとマイコン書き込みプログラムを接続する．
（４）ヒューズビットの設定を行う．ヒューズビットでは，発振モードの設定などマイコンの設定を変えることができる．一度ヒューズビットの書き込みを行っ たら，設定を変える必要が無ければ，ヒューズビットの書き込みは不要である．
sp12でのヒューズビット書き込みのコマンド
sp12 -wF11101110(3-16MHzセラミック発振子)
sp12 -wF11101111(3-16MHzクリスタル発振子)
sp12 -wF11100001(1MHz内部発振)
sp12 -wF11100010(2MHz内部発振)
sp12 -wF11100011(4MHz内部発振)
sp12 -wF11100100(8MHz内部発振)
sp12でのヒューズビット読み込みのコマンド
sp12 -rF
（５）プログラムをマイコンに書き込む．
sp12 -wpf xxx.hex

ループのクロック消費
LDI:    1
DEC:    1
BRNE:   ジャンプする場合は2，それ以外は1

1重ループ
        LDI     R20,10
LOOP1:
        DEC     R20
        BRNE    LOOP1
n1*3クロック



2重ループ
        LDI     R21,5
LOOP2:
        LDI     R20,10
LOOP1:
        DEC     R20
        BRNE    LOOP1
        DEC     R21
        BRNE    LOOP2
(n1+1)*n2*3クロック



3重ループ
        LDI     R22,6
LOOP3:
        LDI     R21,5
LOOP2:
        LDI     R20,10
LOOP1:
        DEC     R20
        BRNE    LOOP1
        DEC     R21
        BRNE    LOOP2
        DEC     R22
        BRNE    LOOP3
((n1+1)*n2+1)*n3*3クロック



サブルーチンの例
RCALL（3クロック），RET（4クロック）で呼んで帰ってくるまでに＋7クロックが必要となります．
...
...
        RCALL   TIME
...
...
TIME:
        LDI     R22,6
LOOP3:
        LDI     R21,5
LOOP2:
        LDI     R20,10
LOOP1:
        DEC     R20
        BRNE    LOOP1
        DEC     R21
        BRNE    LOOP2
        DEC     R22
        BRNE    LOOP3
        RET


掛け算の例題
R16×R17がR19(LOW)R20(High)に入ります．

.include "1200def.inc"
	RJMP	RESET	;reset handle
	RETI
	RETI
	RETI
RESET:
	LDI	R16,100
	LDI	R17,50
	LDI	R18,0
	LDI	R19,0
	LDI	R20,0
	LDI	R21,8	;COUNTER
LP1:	ROR	R16
	BRCC	LP2
	ADD	R19,R17
	ADC	R20,R18
LP2:	CLC
	ROL	R17
	ROL	R18
	DEC	R21
	BRNE	LP1
LP3:	RJMP	LP3

2KHzの信号を作る

;26L2kHz.asm ATtiny26L (Ext. Osc. ceramic 8MHz)
;sp12 -wF11111110 for ceramic osc
;or sp12 -wF11001111
;sp12 -wF11101110 NG for ceramic osc
;FuseBitの設定が正しくないと発振周波数が狂ってしまう．
;セラミックでは１％ほど周波数がずれる．
;2KHz TIME:250uS=2000clocks
.INCLUDE	"tn26def.inc"
	RJMP	RESET
	RETI
	RETI
	RETI
	RETI
	RETI
	RETI
	RETI
	RETI
	RETI
	RETI
	RETI
RESET:
	LDI	R16,RAMEND
	OUT	SP,R16
	LDI	R16,0XFF
	OUT	DDRB,R16	;PB=OUTPUT
MAIN:	SBI	PORTB,0
	RCALL	TIME
	NOP
	NOP
	CBI	PORTB,0
	RCALL	TIME
	RJMP	MAIN
TIME:	LDI	R24,10
LOOP1:	LDI	R23,65	;1ms x 100=100ms
LOOP2:
	DEC	R23
	BRNE	LOOP2
	DEC	R24
	BRNE	LOOP1
	LDI	R24,3
LOOP3:	DEC	R24
	BRNE	LOOP3
	RET
電子オルゴール（旧バージョン:1200）
最初に作った電子オルゴールです．音符が変えられません．内部発振のため電圧により音の高さが変わります．
電子オルゴール（新バージョン:1200）
電子オルゴールの改良版です．外部発振により，音の高さが安定しました．音符も変えられます．
ＡＶＲComparatorの使用例(1200)
Comparatorを使った例として，赤外リモコンの光を照射すると赤のLEDが点灯する回路です．
ライントレースロボット(1200)
ＡＶＲのComparatorを使ったライントレースロボットです．
液晶の利用(1200)

ATtiny26LでAD変換，液晶，EEPROMなどを使う


AVRのプログラムライタ
AVRのライタは色々試してみましたが，2003年時点では，下記のものよりもフリーのSP12がWIN９５か らXPまで対応していて便利だと思います．ライタ回路も非常に簡単です．

ＳＰ１２をWinXP,NT,2000で使う場合：
sp12.exeは９５系とＸＰ系で異なる．
XP系で使う場合には，まずC:\WINDOWS\SYSTEM32\DRIVERSにgiveio.sysを入れておく．
instdrv giveio C:\WINDOWS\SYSTEM32\DRIVERS\giveio.sys
sp12 -i
sp12 -t
sp12 -wpf test.hex

ワンチップマイコンを生かす小道具たち
発振子：水晶発振子，セラロック（セラミックを使った発振子）などがあります．一般にセラロックの方が安価です．通常は安定動作のために発振子の両端から グラウンドに22p程度のコンデンサを繋げます．１素子に発振子とコンデンサが入ったものもあります．

レギュレータ：例えば7805は７．５Ｖから２０Ｖの入力電圧に対して，安定した５Ｖの電圧を出力します．家にある１０Ｖ程度の使い道のないＡＣアダプタ の出力を，レギュレータによって５Ｖ電源に変えることができます．駆動電流により，トランジスタのような小型のものと，放熱版が付いたものに分けられま す．

ＬＥＤ：青，緑，赤，赤外の順に駆動電圧は下がりますが，いずれも数十mAで光ります．ＰＩＣもＡＶＲも各ピンの出力電流は２０ｍＡ程度なので，抵抗なし でそのままピンにLEDを繋げても問題ないはずです．足の長い方がアノード（＋側）です．また素子をよく見るとお椀の中に発光部分が入っていますが，お椀 につながった足がカソード（−側）です．

フォトダイオード：こちらはLEDとは逆に光を電流（電圧）に変える素子です．波長，感度，応答速度などにより色々なものがあります．

サウンダとブザー：ブザーは電流を流すだけで決められた周波数で音を出します．サウンダは，ＯＮ，ＯＦＦのタイミングを変えることにより音程が変えられま す．

超音波センサ：見た目は同じですが，送信用と受信用は別になっています．音波を利用した距離計などを作ることができます．
