Comparatorの利用（リモコンに合わせてＬＥＤが光る回路）

実際にComparatorを使った例として，赤外リモコンの光を照射すると赤のLEDが点灯する回路を作ってみました。ＬＥＤに赤外ＬＥＤを使えば，リモコンのリレーになります。電源に電池を使った場合，長時間使用すると比較対照となる電圧（ＰＢ１）が降下するので注意が必要です。

概要：
PortBの0,1をコンパレータ用入力（ＡＩＮ０，AIN1），PortBの2-7を出力に設定する。
AIN0にフォトダイオードのアノード，AIN1に可変抵抗から取った電圧をつなぐ。
AIN0の電圧は，赤外リモコンＯＦＦ時のフォトダイオード電圧よりは高く，赤外リモコンON時のフォトダイオード電圧よりは低く設定する。
コンパレータにより，フォトダイオード電圧がAIN1の電圧を上回った時に，PB2がON（LED点灯）となる。

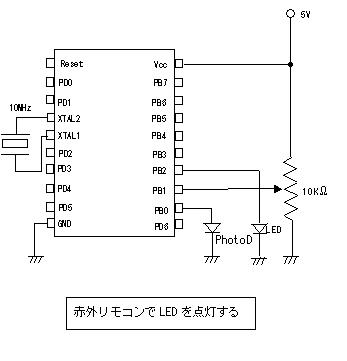

回路図：



プログラム

.def	a1	=R16
	rjmp	Reset
	reti
	reti
	reti
Reset:
	ldi	a1,0b11111100
	out	0x17,a1		;0x17 = DDRB
;	ldi	a1,0b00000000
;	out	0x18,a1		;0x18(PortB) = 0x00 (Default)
main:
	sbic	0x08,5
	rjmp	on
off:
	cbi	0x18,2
	rjmp	main
on:
	sbi	0x18,2
	rjmp	main

注意：
コンパレータを使う場合には，ＡＩＮ０とAIN1は，入力モードでなおかつ非pull-upにする必要があります。
ただしPortBはデフォルトで0x00に設定されています（非pull-upの設定）ので，プログラム中の９，１０行はコメントアウトしてあります。
